ציפוי PTFE לא אחיד מוביל לפסים, חורים, הצהבה או ביצועים לא עקביים. עבור יישומים כמו חגורות איטום בחום, מסועים וספינות שחרור, אחידות הציפוי משפיעה ישירות על איכות המוצר וחיי השירות.
מה גורם לציפוי לא אחיד? התשובה משתרעת על ארבעה תחומים: ניסוח ציפוי, תהליך ציפוי וסינטר, איכות המצע וסביבת הייצור.
Aokai PTFE עשתה אופטימיזציה של גורמים אלה על פני אלפי ריצות ייצור. מאמר זה מסביר כל גורם וכיצד לשלוט בו לאיכות גבוהה ואחידה בד מצופה PTFE.
ניסוח ציפוי - הסיבה השורשית לאחידות
פרמטר ניסוח
טווח אידיאלי / דרישה
למה זה חשוב
גודל חלקיקי PTFE
0.15 - 0.35 מיקרומטר (D50)
פיזור רחב מדי פוגע בחדירת המצע ובביצועי יצירת הסרט
משקל מולקולרי וצמיגות
מאוזן - לא גבוה מדי או נמוך מדי
צמיגות תמיסה חריגה מונעת ישירות התפשטות אחידה
תוכן מוצק
60±2% (אופייני להספגה)
מוצקים גבוהים מדי גורמים להתכווצות לא אחידה במהלך הייבוש
יכולת פיזור
אין צבירה
פיזור לקוי מוביל לצבירי חלקיקים מקומיים ולפגמי ציפוי
תכולת מילוי (למשל אבקת קרמיקה)
עקבי, מפוזר היטב
משנה את מצב המשטח המיקרוסקופי; חומר מילוי לא עקבי גורם לשינוי בעובי
טיפ מעשי: בדוק תמיד כל אצווה של תחליב PTFE עבור פיזור גודל החלקיקים וצמיגות לפני הייצור. שינוי של 10% בצמיגות יכול לשנות את איסוף הציפוי ב-5-8%.
הקשר בין גודל חלקיקי PTFE לאחידות הציפוי מוערכת לעיתים קרובות. תחליבים עם D50 מתחת ל-0.12 מיקרומטר זורמים בקלות רבה מדי, וגורמים להיווצרות חרוזי קצה (ציפוי עבה יותר בקצוות) במהלך הייבוש. תחליבים עם D50 מעל 0.4 מיקרומטר חודרים פיברגלס בצורה גרועה, וכתוצאה מכך נקבוביות פני השטח וקליפת סיבים חלשה. הטווח האידיאלי (0.18-0.22 מיקרומטר) מספק גם חדירה טובה וגם היווצרות סרט חלק. גורם קריטי נוסף הוא תכולת פעילי שטח - יותר מדי פעילי שטח גורמת להקצפה במהלך הציפוי, ויוצרות בועות אוויר שמתפוצצות ומשאירות מכתשים. מעט מדי פעילי שטח מובילים להצטברות חלקיקים ול'עיני דגים' בציפוי הסופי. לאחידות עקבית, עבוד עם ספק אמולסיה יחיד ובקש אישורי אצווה המציגים D50, D90 ואחוז פעילי שטח.
Aokai PTFE משתמש רק באמולסיית PTFE עם פיזור גודל חלקיקים מבוקר היטב (D50 0.18-0.22 מיקרומטר, D90 <0.35 מיקרומטר). זה מבטיח חדירה עקבית וגימור משטח חלק על פני כל אצווה של בד.
תהליך ציפוי וסינטר - שלב מכריע לאחידות

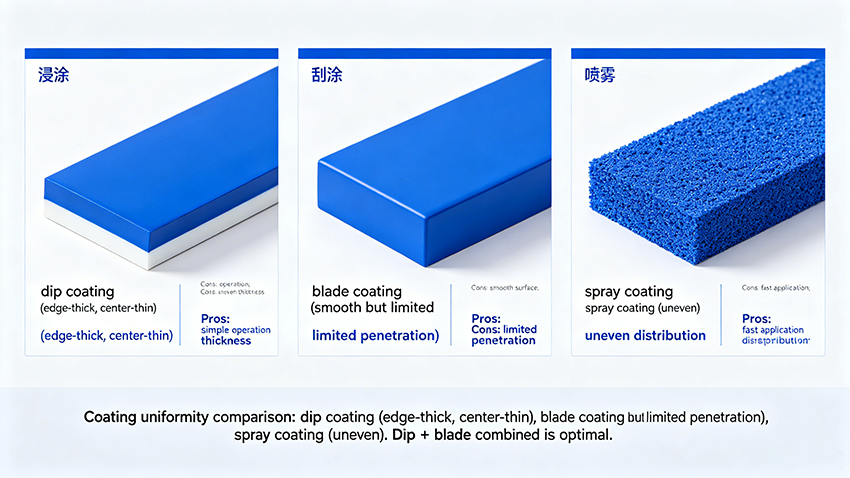

1. השוואת שיטות ציפוי
שִׁיטָה
עִקָרוֹן
רמת אחידות
יתרונות
חסרונות
ציפוי טבילה
המצע עובר דרך אמבט אמולסיה
לְמַתֵן
הרטבה כללית טובה, עטיית סיבים
פסים אורכיים, קצוות עבים יותר, מרכז דק יותר
ציפוי להב
ציפוי מדי דוקטור מדויק
מועדף - אחידות גבוהה ביותר
ציפוי חלק, צפוף, ללא חורים/פסים
רגיש לשטיחות המצע
ציפוי בהתזה
יישום ריסוס אטום
יָרוּד
טוב לצורות לא סדירות
רגיש לפרמטר (מרחק, לחץ), לא מתאים לייצור המוני
שיטות עבודה מומלצות בתעשייה: תהליך משולב - ציפוי טבילה + ציפוי להב - אומץ נרחב. זה משלב הרטבה כללית מעולה של ציפוי טבילה עם שטוחות פני השטח יוצאת דופן של ציפוי הלהב, איזון חוזק עטיפה של סיבים ודיוק פני השטח.
2. תנאי ייבוש וסינטר
פָּרָמֶטֶר
השפעה על אחידות
קצב ייבוש
ייבוש לא אחיד (מהיר מדי או איטי מדי) גורם לעובי סרט לא עקבי, סדקים או סימני התכווצות
טמפרטורת סינטרה
PTFE חייב להימס לסרט רציף ב- 360-420 מעלות צלזיוס . טמפרטורה לא אחידה מובילה להתכה ופילוס לא עקביים
משך הסינטרינג
זמן לא מספיק ← היווצרות סרט לא שלם; זמן מופרז → הצהבה או השפלה תרמית
אחידות הטמפרטורה על פני התנור
נקודות חמות/קרה מקומיות גורמות לסטיית צבע (למשל, הצהבה באזורים מסוימים)

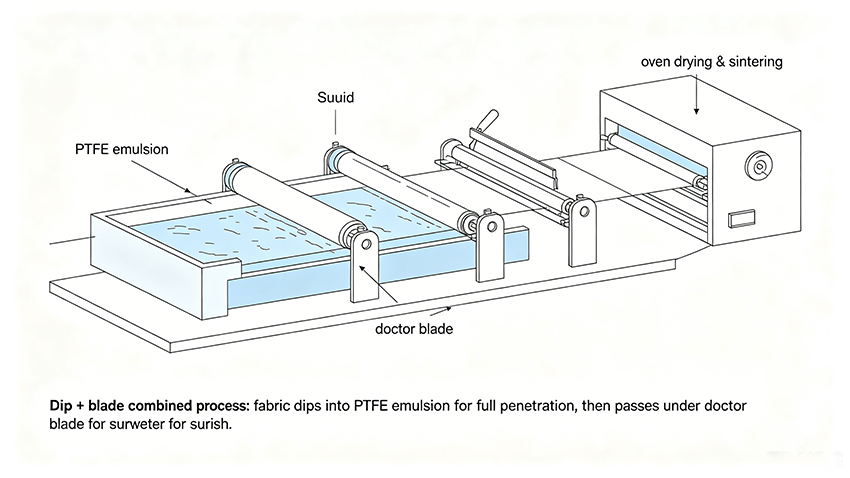

התהליך המשולב של טבילה + להב הוא הסטנדרט בתעשייה עבור בדי PTFE מתקדמים בטמפרטורה גבוהה. הנה הסיבה: ציפוי טבילה לבדו מייצר 'אפקט מניסקוס' - הציפוי עבה יותר בקצוות ודק יותר במרכז בגלל מתח הפנים של האמולסיה כשהבד יוצא מהאמבט. וריאציה זו מקצה למרכז יכולה להיות 15-20% מהעובי הכולל. ציפוי להב לבדו, תוך יצירת משטח שטוח, נאבק בחדירה - ה-PTFE נשאר על פני השטח מבלי לעטוף במלואו את סיבי הפיברגלס, מה שמוביל לעמידות ירודה בפני שחיקה. התהליך המשולב: לטבול לחדירה, ולאחר מכן לעבור מיד מתחת ללהב רופא כדי להסיר עודפים וליישר את פני השטח. לקבלת תוצאות מיטביות, יש להגדיר את מרווח הלהב ל-120-150% מעובי הציפוי הרצוי הסופי, תוך התחשבות בהתכווצות במהלך הייבוש. פרופיל טמפרטורה על פני תנור הסינטר הוא גם קריטי - שיפוע של 10 מעלות צלזיוס לרוחב יכול לגרום לפסים גלויים.
איכות מצע וטיפול מקדים - בסיס לאחידות
גוֹרֵם
השפעה על אחידות הציפוי

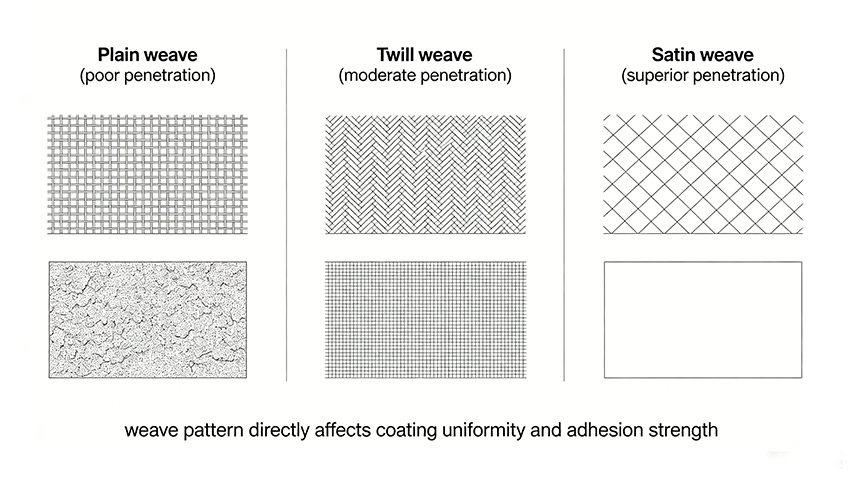

דפוס אריגה
אריגה פשוטה: מרקם הדוק, יציבות מימדית טובה, חדירות ירודה. מארג סאטן: מבנה רופף, חדירה מעולה, הידבקות גבוהה יותר. טוויל: בינוני. הבדלי צפיפות האריגה משפיעים ישירות על חדירת האמולסיה.
מזהמים פני השטח
שאריות פרפין, חומרי סיכה משרטוט/אריגה מעכבים מאוד אפילו התפשטות PTFE וגורמים לפגמי ציפוי
חספוס פני השטח
חספוס לא עקבי גורם להצטברות חריגה של ציפוי (עבה באזורים מחוספסים, דקים באזורים חלקים)
המלצה: ליישומים בעלי אחידות גבוהה (למשל, סרטי איטום בחום), השתמש בבד פיברגלס סאטן עם ניקוי בחום כדי להסיר את כל השאריות האורגניות לפני ציפוי PTFE.
סביבת ייצור - אחריות לאחידות גבוהה
גורם סביבתי
מצב אופטימלי
מַדוּעַ
טֶמפֶּרָטוּרָה
20-25 מעלות צלזיוס
טמפרטורה לא מוסמכת מחלישה את ביצועי פילוס הציפוי
לחות יחסית
<60% (אידיאלי: 40-55%)
לחות גבוהה גורמת לעיבוי מים באמולסיה, מה שמוביל לחורים
ניקיון אוויר
ללא אבק (מומלץ סינון HEPA)
אבק באוויר מוטבע בציפוי ויוצר פגמים על פני השטח
זרימת אוויר
מבוקר, ללא טיוטות ישירות
זרימת אוויר לא אחידה גורמת לקצבי ייבוש לא סדירים על פני רוחב הבד
הערה מעשית: בעונות גשומות או בימי לחות גבוהה, שקול להפעיל מסיר לחות בחדר הציפוי. לחות מעל 70% מגדילה משמעותית את פגמי החורים.
סיכום - לשים הכל ביחד
גוֹרֵם
נקודת בקרה קריטית ביותר
ערך/טווח אידיאלי
ניסוח
התפלגות גודל החלקיקים
D50 0.18-0.22 מיקרומטר, D90 <0.35 מיקרומטר
ניסוח
תוכן מוצק
60±2%
תַהֲלִיך
שיטת ציפוי
מטבל + להב בשילוב
תַהֲלִיך
אחידות טמפרטורת סינטר
±5 מעלות צלזיוס לרוחב התנור
מצע
דפוס אריגה
מארג סאטן לאפליקציות קריטיות לאחידות
מצע
טיפול מקדים
מנוקה בחום, ללא שאריות
סְבִיבָה
טמפרטורה ולחות
20-25°C, RH <60%
לסיכום , אחידות הציפוי של בד PTFE בטמפרטורה גבוהה תלויה בארבעה גורמים הקשורים זה בזה. ניסוח הציפוי (גודל החלקיקים, צמיגות, תכולת מוצקים) הוא הגורם השורשי. תהליך הציפוי והסינטר - במיוחד באמצעות טבילה + להב בשילוב - הוא השלב המכריע. איכות המצע וטיפול מקדים מספקים את הבסיס. סביבת ייצור מבטיחה עקביות.
עבור יישומים תובעניים הדורשים אחידות גבוהה (למשל, סרטי איטום בחום, ספינות שחרור למוצרים דביקים), התהליך המשולב של טבילה + להב הוא תקן הזהב בתעשייה. עקוב אחר כל פרמטר באופן קבוע, שמור על יציבות תנאי הסביבה ובדוק תחליבים נכנסים לפיזור גודל החלקיקים.
זקוק לעזרה בהשגת אחידות ציפוי עקבית עבור בד ה-PTFE שלך? Aokai PTFE מציע שירותי ציפוי מותאמים אישית וייעוץ תהליכי. צור איתנו קשר עם מפרט היעד ונפח הייצור שלך.
